چرا روش دیوار برلنی اهمیت دارد؟
در پروژه‌های عمرانی شهری، به‌ویژه در مناطق متراکم، اجرای گودبرداری و پایدارسازی دیواره‌ها از حساس‌ترین مراحل ساخت‌وساز است. هر اشتباه کوچک در انتخاب روش پایدارسازی می‌تواند باعث فروریزش گود، آسیب به ساختمان‌های مجاور و حتی خطرات جانی شود. یکی از روش‌های بسیار مؤثر و اقتصادی که در چند دهه اخیر در ایران نیز استفاده می‌شود، روش دیوار برلنی (Berlin Wall) است.
روش دیوار برلنی ترکیبی از مهندسی هوشمندانه، اجرا با تجهیزات سبک و کنترل هزینه است. این روش با الهام از دیوارهای نگهبان قدیمی در شهر برلین آلمان طراحی شد و امروز در پروژه‌های شهری کوچک تا بزرگ به‌ویژه در خاک‌های نسبتاً پایدار به‌کار می‌رود.
در این مقاله، با زبانی ساده اما علمی و کاربردی، تمام جزئیات دیوار برلنی شامل مراحل اجرا، مزایا، محدودیت‌ها، نکات طراحی، استانداردهای ایمنی و مقایسه با سایر روش‌ها را بررسی می‌کنیم.

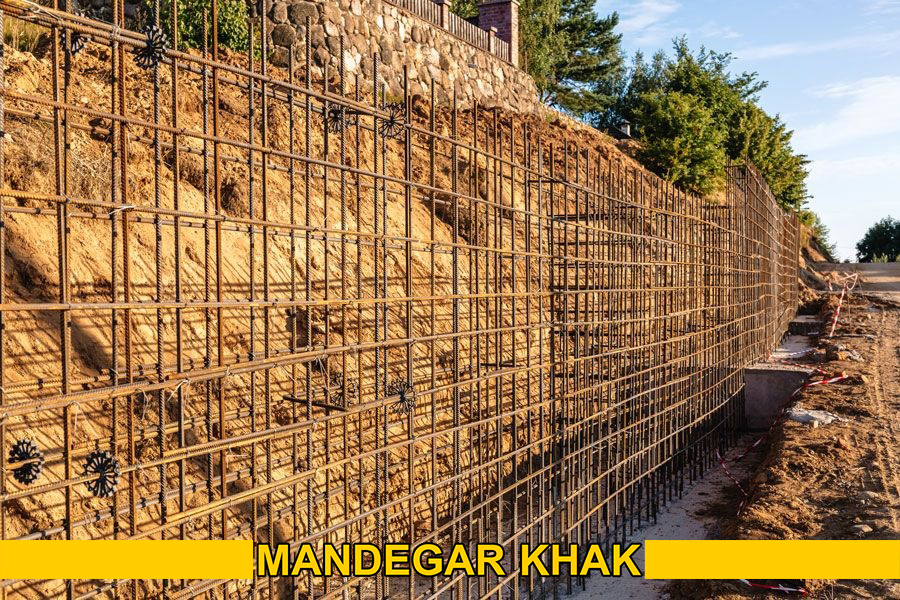

دیوار برلنی چیست و چگونه عمل می‌کند؟

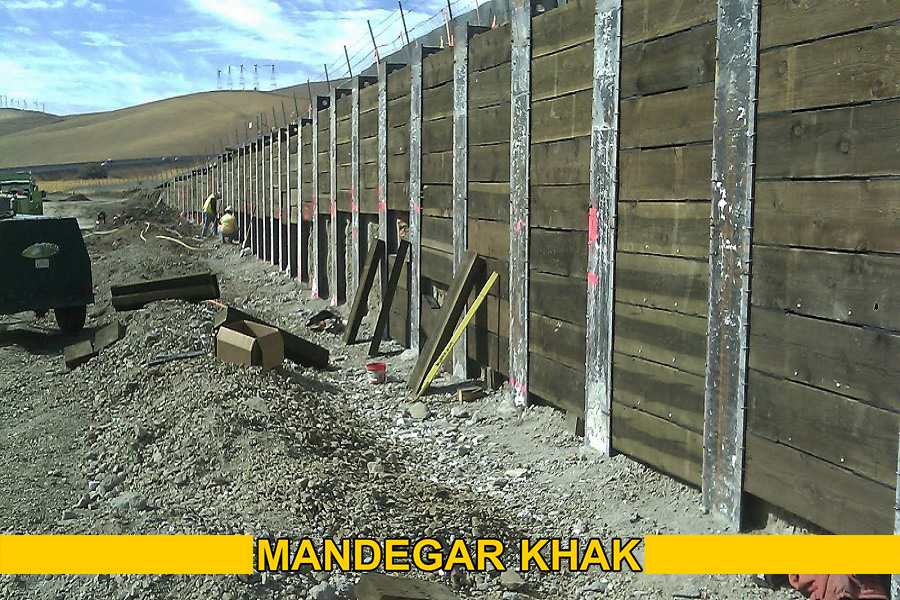

دیوار برلنی (Berlin Wall) یکی از روش‌های موقت و نیمه‌دائمی پایدارسازی گود است که در آن از شمع‌های قائم (یا تیرک‌های فولادی H شکل) به‌عنوان المان نگهدارنده استفاده می‌شود. فضای بین این شمع‌ها به‌تدریج در حین گودبرداری با المان‌های افقی نظیر تیرهای چوبی یا پانل‌های بتنی پیش‌ساخته پر می‌شود تا مانع ریزش خاک گردد.
در واقع در این روش، شمع‌ها نیروی برشی و خمشی ناشی از فشار جانبی خاک را تحمل می‌کنند و صفحات بین آنها به‌عنوان تکیه‌گاه موقت عمل می‌نمایند. برای گودهای عمیق‌تر، معمولاً از مهاربندها یا انکراژ نیز جهت افزایش پایداری استفاده می‌شود.
اجزای اصلی سیستم دیوار برلنی
برای شناخت بهتر این روش، لازم است اجزای اصلی آن را بررسی کنیم:
1. شمع‌ها (Piles):
شمع‌ها معمولاً به‌صورت فولادی (مقاطع H یا I شکل) یا بتنی اجرا می‌شوند. فاصله آنها بسته به نوع خاک، عمق گود و بارهای وارده بین 1 تا 3 متر است.
2. المان‌های بین شمعی (Lagging):
در فواصل بین شمع‌ها، صفحات چوبی، فولادی یا بتنی نصب می‌شود تا خاک بین شمع‌ها حفظ شود. در گودبرداری مرحله‌ای، این صفحات هم‌زمان با پایین رفتن گود تعبیه می‌شوند.
3. مهاربندها (Struts) یا انکراژها (Anchors):
برای کنترل تغییر شکل جانبی در گودهای عمیق، از سیستم‌های مهاربندی داخلی یا انکراژهای افقی استفاده می‌شود.
4. تیر تاج (Capping Beam):
در بالای شمع‌ها، تیر تاج اجرا می‌شود تا نیروها را بین شمع‌ها توزیع کرده و پایداری کلی سازه نگهبان را افزایش دهد.
مراحل اجرای دیوار برلنی
اجرای صحیح مراحل، کلید موفقیت در عملکرد پایدارسازی است. در ادامه مراحل اجرا به ترتیب آورده شده است:
مرحله اول: حفاری و نصب شمع‌ها
در ابتدا محل گود مشخص می‌شود. سپس در فواصل طراحی‌شده، شمع‌ها تا عمق مورد نیاز (معمولاً پایین‌تر از تراز کف گود) حفاری و نصب می‌گردند. در خاک‌های نرم از شمع بتنی درجا و در خاک‌های سفت‌تر از شمع فولادی استفاده می‌شود.
مرحله دوم: اجرای تیر تاج
پس از نصب شمع‌ها، تیر تاج بتنی اجرا می‌شود تا شمع‌ها به هم متصل شوند. این تیر نقش انتقال نیرو و کاهش تغییر شکل افقی را دارد.
مرحله سوم: گودبرداری مرحله‌ای و نصب پانل‌ها
گودبرداری در چند مرحله (معمولاً در هر مرحله 1 تا 2 متر) انجام می‌شود. پس از هر مرحله، صفحات بین شمعی نصب می‌گردند تا خاک بین شمع‌ها فرو نریزد. این مرحله باید با دقت و هم‌زمان با پایش تغییر شکل انجام شود.
مرحله چهارم: نصب مهاربند یا انکراژ
در گودهای عمیق‌تر، بعد از هر مرحله گودبرداری، یا مهاربند افقی نصب می‌شود تا از جابجایی دیوار جلوگیری کند. این مرحله نیاز به دقت بالا و نظارت مهندسی دارد.
مرحله پنجم: ادامه گودبرداری تا تراز نهایی
مراحل بالا تا رسیدن به تراز نهایی کف گود تکرار می‌شود. پس از اتمام عملیات، بسته به نوع پروژه، دیواره ممکن است باقی بماند یا با سازه اصلی ترکیب گردد.
مزایای استفاده از روش دیوار برلنی
1. صرفه‌جویی اقتصادی:
اجرای دیوار برلنی در مقایسه با روش‌هایی مثل دیواره دیافراگمی یا شمع درجا هزینه کمتری دارد.
2. سرعت بالا در اجرا:
چون تجهیزات خاص و پیچیده‌ای نیاز ندارد، سرعت اجرای آن بالا و مناسب پروژه‌های شهری است.
3. قابلیت اجرا در زمین‌های محدود:
به دلیل حداقل اشغال فضا و استفاده از تجهیزات سبک، این روش برای گودهای بین ساختمان‌ها بسیار مناسب است.
4. انعطاف‌پذیری بالا:
در صورت تغییر شرایط خاک یا طرح، می‌توان فواصل شمع‌ها یا نوع المان‌های بین شمعی را تنظیم کرد.
5. کاهش اثرات لرزشی بر ساختمان‌های مجاور:
چون حفاری در مقیاس کوچک انجام می‌شود، ارتعاش کمتری به سازه‌های اطراف منتقل می‌کند.
محدودیت‌ها و معایب روش دیوار برلنی
• در خاک‌های سست و آبرفتی عملکرد مناسبی ندارد، مگر با تمهیدات خاص مانند تزریق دوغاب یا انکراژ.
• برای گودهای خیلی عمیق (بیش از 12 تا 15 متر) اقتصادی نیست.
• نیازمند پایش مستمر تغییر شکل دیواره‌ها است.
• در صورت اجرای غیراصولی ممکن است نشست یا ریزش موضعی ایجاد شود.
نکات طراحی در روش دیوار برلنی
برای طراحی دقیق، پارامترهای زیر باید در نظر گرفته شوند:
• نوع و خصوصیات مکانیکی خاک (زاویه اصطکاک، چسبندگی، وزن مخصوص)
• عمق گود و بارهای سطحی
• موقعیت ساختمان‌های مجاور و حساسیت آنها
• وجود یا عدم وجود آب زیرزمینی
• نوع مقطع شمع (فولادی یا بتنی) و فاصله آنها
• مقاومت خمشی تیر تاج و ظرفیت انکراژها
مهندسان طراح معمولاً از نرم‌افزارهای ژئوتکنیکی مانند PLAXIS یا GeoStudio برای تحلیل پایداری استفاده می‌کنند.
عملکرد سازه‌ای دیوار برلنی
عملکرد سازه‌ای این روش مبتنی بر تعادل نیروها میان فشار جانبی خاک و مقاومت خمشی شمع‌ها است. در زمان گودبرداری مرحله‌ای، خاک پشت شمع‌ها تمایل به جابجایی دارد. شمع‌ها به‌صورت تیرهای طره‌ای در خاک رفتار کرده و در برابر این نیرو مقاومت می‌کنند. بخش بین شمعی تنها وظیفه انتقال فشار موضعی خاک را بر عهده دارد و به‌تنهایی باربر نیست.
در صورتی که از انکراژ استفاده شود، تکیه‌گاه افقی در میانه ارتفاع دیوار ایجاد می‌شود و در نتیجه تغییر شکل کلی و لنگر خمشی کاهش می‌یابد.
کنترل تغییر شکل و ایمنی در اجرای دیوار برلنی
پایش (Monitoring) یکی از مهم‌ترین مراحل اجرایی است. در پروژه‌های اصولی باید موارد زیر انجام شود:
• نصب نشانه‌گذارهای تغییر مکان روی دیوار و ساختمان‌های مجاور
• قرائت روزانه تغییر شکل‌ها در حین گودبرداری
• توقف عملیات در صورت افزایش بیش از حد تغییر شکل مجاز
• کنترل فشار آب زیرزمینی و زهکشی مناسب
رعایت این اصول، ایمنی گود و ساختمان‌های مجاور را تضمین می‌کند.
کاربردهای رایج دیوار برلنی در ایران
روش دیوار برلنی در پروژه‌های زیر کاربرد فراوان دارد:
• گودبرداری ساختمان‌های مسکونی و تجاری در مناطق متراکم شهری
• پروژه‌های مترو و تونل‌های شهری
• حفاظت از دیواره‌های خاکی موقت در مسیر جاده‌ها
• پروژه‌های صنعتی و محوطه‌سازی
کنترل تغییر شکل و پایداری بلندمدت
پایش تغییر شکل‌ها (Monitoring) در طول گودبرداری، تضمین‌کننده ایمنی است. در پروژه‌های اصولی، تغییر مکان افقی شمع‌ها با ابزارهای ژئوتکنیکی اندازه‌گیری می‌شود. مقدار مجاز جابجایی معمولاً کمتر از ۰.۵ تا ۱ درصد عمق گود در نظر گرفته می‌شود.
در صورت مشاهده تغییر شکل بیش از حد، باید عملیات متوقف و با افزودن مهاربند یا اصلاح طرح، پایداری افزایش یابد.
از آنجا که دیوار برلنی معمولاً یک سیستم موقت است، در پایان پروژه ممکن است حذف شود یا در صورت سازگاری با طرح، در سازه اصلی باقی بماند.
اشتباهات رایج در اجرای دیوار برلنی
• انتخاب نادرست فاصله بین شمع‌ها
• عدم اجرای مناسب تیر تاج
• نصب نادرست پانل‌ها و وجود فاصله بین آنها
• عدم پایش گود در حین عملیات
• استفاده از نیروی اجرایی غیرمتخصص
پرهیز از این خطاها، موفقیت اجرای پروژه را تضمین می‌کند.
روش دیوار برلنی یکی از اقتصادی‌ترین، سریع‌ترین و ایمن‌ترین راهکارها برای پایدارسازی گود در مناطق شهری است. این روش با بهره‌گیری از شمع‌های قائم، پانل‌های بین شمعی و در صورت نیاز، مهاربندها یا انکراژها، پایداری دیواره را تضمین می‌کند.
اگر به دنبال اجرای گودبرداری ایمن، مقرون‌به‌صرفه و مطابق با استانداردهای فنی هستید، پیشنهاد می‌شود با شرکت ماندگار خاک تماس بگیرید. این شرکت با تجربه‌ای گسترده در پروژه‌های عمرانی، آماده ارائه خدمات طراحی و اجرای دیوار برلنی و سایر روش‌های نوین پایدارسازی است.
