نوار قلب در تشخیص بیماری‌های قلبی، نظارت بر بیماران و تحقیقات پزشکی کاربرد گسترده‌ای دارد. قیمت دستگاه نوار قلب بسته به نوع، تعداد کانال‌ها و قابلیت‌های پیشرفته مانند تحلیل خودکار متفاوت است و می‌تواند از چند میلیون تومان برای مدل‌های خانگی تا صدها میلیون برای دستگاه‌های بیمارستانی متغیر باشد. این تنوع، امکان دسترسی به ابزارهای مناسب برای نیازهای مختلف را فراهم کرده است. با پیشرفت فناوری، انواع مختلفی از این دستگاه‌ها توسعه یافته‌اند که نظارت مداوم و دقیق بر سلامت قلب را ممکن می‌سازند. این مقاله به بررسی جامع انواع دستگاه‌های نوار قلب، اصول کار، تاریخچه، کاربردها، مزایا و معایب آن‌ها می‌پردازد.
دستگاه نوار قلب چیست؟
دستگاه نوار قلب یا الکتروکاردیوگراف (Electrocardiograph یا ECG/EKG) یکی از ابزارهای کلیدی در پزشکی مدرن است که برای ثبت فعالیت الکتریکی قلب استفاده می‌شود. این دستگاه با اندازه‌گیری تغییرات الکتریکی ناشی از انقباض و انبساط عضله قلب، اطلاعات ارزشمندی درباره ریتم قلب، آریتمی‌ها، سکته‌های قلبی گذشته و اثربخشی درمان‌های قلبی ارائه می‌دهد.
تاریخچه دستگاه نوار قلب
تاریخچه دستگاه نوار قلب به اواخر قرن نوزدهم بازمی‌گردد. اولین تلاش‌ها برای ثبت فعالیت الکتریکی قلب توسط Augustus Waller در سال 1887 انجام شد که با الکترومتر capillary تغییرات الکتریکی را نشان داد. اما نقطه عطف در سال 1901 توسط Willem Einthoven، پزشک هلندی، رقم خورد که گالوانومتر رشته‌ای را اختراع کرد.
این دستگاه امکان ثبت دقیق سیگنال‌های قلبی را فراهم کرد و Einthoven در سال 1924 جایزه نوبل دریافت کرد. بهترین برند دستگاه نوار قلب در آن زمان محدود به تولیدات اولیه بود، اما با پیشرفت فناوری، برندهایی مانند GE Healthcare، Philips و Nihon Kohden به دلیل دقت و قابلیت اطمینان به شهرت رسیدند. در دهه 1920، دستگاه‌ها بزرگ و غیرقابل حمل بودند و تنها در آزمایشگاه‌ها استفاده می‌شدند.
در سال 1927، جنرال الکتریک دستگاهی قابل حمل با لوله‌های تقویت‌کننده ساخت که نیاز به گالوانومتر را کاهش داد. در سال 1937، Taro Takemi دستگاهی قابل حمل اختراع کرد که دسترسی به این فناوری را افزایش داد. در دهه 1940، Rune Elmqvist چاپگر جوهرافشان Mingograf را توسعه داد که ثبت مستقیم روی کاغذ را ممکن کرد.
با ورود فناوری دیجیتال در دهه 1980، دستگاه‌ها کوچکتر و دقیق‌تر شدند. امروزه، دستگاه‌های ECG از مبدل‌های آنالوگ به دیجیتال و الگوریتم‌های هوش مصنوعی برای تفسیر استفاده می‌کنند. تکامل از دستگاه‌های مکانیکی به مدل‌های پوشیدنی مانند ساعت‌های هوشمند، نشان‌دهنده پیشرفت چشمگیر این فناوری است. در ایران نیز، از دهه 1950 استفاده از این دستگاه‌ها آغاز شد و شرکت‌هایی مانند مدینیوم و زیواتک مدل‌های پیشرفته‌ای تولید می‌کنند که با استانداردهای جهانی همخوانی دارند.

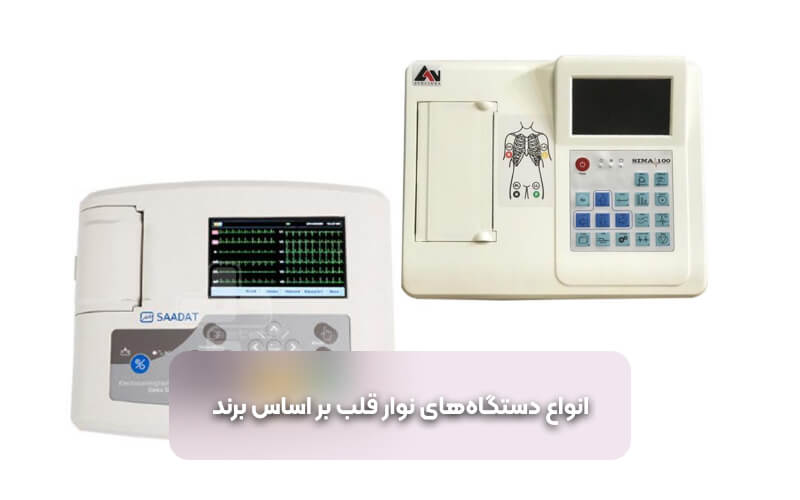

انواع دستگاه‌های نوار قلب بر اساس برند
انواع دستگاه‌های نوار قلب بر اساس کاربرد، تعداد کانال‌ها، قابلیت حمل و روش ثبت تقسیم‌بندی می‌شوند. علاوه بر این، می‌توان آن‌ها را بر اساس برند نیز دسته‌بندی کرد، به ویژه برندهای معتبر ایرانی مانند امواج نگار، اوسینا و سعادت که در سایت شفاهلث عرضه می‌شوند. این برندها با تمرکز بر نیازهای بازار داخلی، دستگاه‌هایی با کیفیت بالا و قیمت مناسب تولید می‌کنند. در ادامه به بررسی جامع آن‌ها می‌پردازیم.
دستگاه نوار قلب اوسینا
برند اوسینا با تمرکز بر نوآوری‌های بومی، دستگاه‌های نوار قلب را با فناوری‌های هوشمند مانند الگوریتم‌های هوش مصنوعی برای تفسیر خودکار تولید می‌کند. این برند مدل‌های قابل حمل و ثابت را عرضه می‌کند که برای مطب‌های خصوصی و بیمارستان‌های کوچک مناسب هستند. دستگاه‌های اوسینا معمولاً از صفحه‌نمایش‌های لمسی و اتصال بی‌سیم به کامپیوتر استفاده می‌کنند که فرآیند ثبت را سریع‌تر می‌سازد.
یکی از ویژگی‌های برجسته دستگاه نوار قلب اوسینا، قابلیت تحلیل واقعی‌زمان سیگنال‌ها است که به پزشکان اجازه می‌دهد بلافاصله مشکلات احتمالی را شناسایی کنند. اوسینا بر کیفیت ساخت ایرانی تأکید دارد و قطعات الکترونیکی مقاوم در برابر نوسانات برق را به کار می‌گیرد که این امر دوام دستگاه را افزایش می‌دهد. علاوه بر این، نرم‌افزارهای همراه این برند امکان گزارش‌گیری خودکار و ذخیره‌سازی ابری را فراهم می‌کنند که برای نظارت از راه دور بیماران مفید است. این برند در سایت شفاهلث به عنوان گزینه‌ای مقرون‌به‌صرفه با گارانتی طولانی‌مدت معرفی شده است.
دستگاه نوار قلب امواج نگار
برند امواج نگار یکی از پیشگامان تولید دستگاه‌های نوار قلب در ایران است که با بهره‌گیری از فناوری‌های پیشرفته، مدل‌های متنوعی برای کاربردهای کلینیکی و بیمارستانی ارائه می‌دهد. این برند بر دقت بالا، رابط کاربری ساده و ادغام با نرم‌افزارهای تحلیل تمرکز دارد. دستگاه‌های امواج نگار معمولاً از 3 تا 12 کانال پشتیبانی می‌کنند و قابلیت اتصال به شبکه‌های بیمارستانی را دارند.
آن‌ها با استانداردهای بین‌المللی مانند IEC 60601 همخوانی دارند و برای محیط‌های پرتنش مانند اورژانس‌ها مناسب هستند. این برند در سال‌های اخیر با توسعه مدل‌های دیجیتال، امکان ذخیره‌سازی داده‌ها در فرمت‌های استاندارد مانند PDF و XML را فراهم کرده است. امواج نگار به دلیل خدمات پس از فروش قوی در ایران، انتخاب اول بسیاری از مراکز درمانی است و دستگاه‌های آن از باتری‌های طولانی‌مدت برای استفاده سیار بهره می‌برند. همچنین، این برند بر کاهش نویزهای محیطی تمرکز دارد و فیلترهای پیشرفته‌ای برای ثبت دقیق سیگنال‌ها ارائه می‌دهد که این ویژگی آن را برای تشخیص آریتمی‌های ظریف ایده‌آل می‌سازد.
دستگاه نوار قلب سعادت
برند سعادت با سابقه طولانی در تجهیزات پزشکی، دستگاه‌های نوار قلب را با تمرکز بر سادگی و کارایی تولید می‌کند. این برند مدل‌های پایه‌ای برای استفاده روزمره در کلینیک‌ها و مدل‌های پیشرفته برای مراکز تخصصی ارائه می‌دهد. دستگاه‌های سعادت از فناوری دیجیتال بهره می‌برند و قابلیت چاپ حرارتی سریع را دارند که زمان انتظار بیماران را کاهش می‌دهد.
یکی از نقاط قوت این برند، طراحی ارگونومیک و وزن سبک دستگاه‌ها است که حمل و نقل را آسان می‌سازد. سعادت بر آموزش کاربران تمرکز دارد و با هر دستگاه، راهنماهای جامع و دوره‌های آموزشی ارائه می‌دهد. دستگاه‌های این برند از 1 تا 6 کانال پشتیبانی می‌کنند و برای غربالگری اولیه مناسب هستند. همچنین، فیلترهای ضدعرق و ضدحرکت در الکترودهای سعادت، دقت ثبت را در شرایط واقعی افزایش می‌دهد. این برند در بازار ایران به دلیل قیمت رقابتی و سازگاری با سیستم‌های موجود، محبوبیت بالایی دارد.

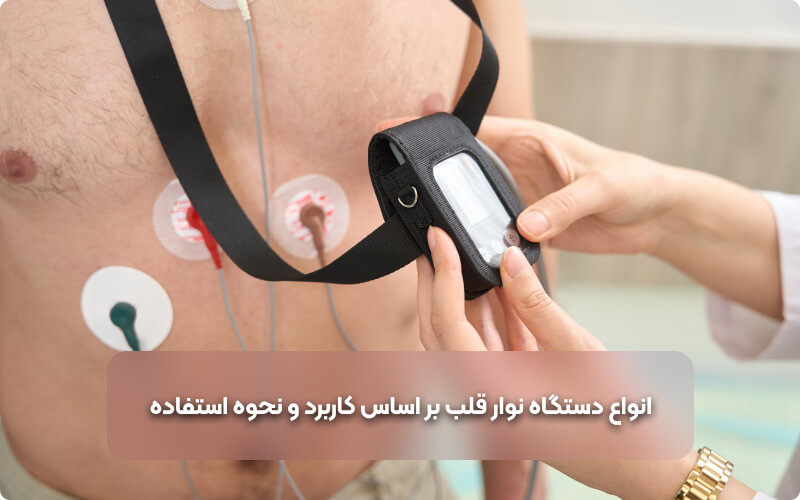

انواع دستگاه نوار قلب بر اساس کاربرد و نحوه استفاده
دستگاه‌های نوار قلب (ECG) با توجه به تنوع در کاربردها و نیازهای تشخیصی، به گونه‌ای طراحی شده‌اند که هر یک برای شرایط و اهداف خاصی مناسب باشند. این دستگاه‌ها بر اساس نحوه استفاده، مدت زمان ثبت، و نوع نظارت بر فعالیت قلب به انواع مختلفی تقسیم می‌شوند. در این بخش انواع مختلفی از این دستگاه‌ها را به شما معرفی کرده‌ایم.
1. دستگاه ECG استراحت (Resting ECG Machines)
این نوع دستگاه رایج‌ترین نوع نوار قلب است و برای ثبت فعالیت الکتریکی قلب در حالت استراحت کامل بیمار طراحی شده است. بیمار روی تخت دراز می‌کشد و تکنسین الکترودهای فلزی یا ژلی را به نقاط خاصی از بدن، از جمله مچ دست‌ها، مچ پاها و قفسه سینه، متصل می‌کند. این الکترودها سیگنال‌های ضعیف الکتریکی (در حد میلی‌ولت) را از سطح پوست دریافت می‌کنند.
دستگاه سپس این سیگنال‌ها را از طریق تقویت‌کننده‌های چندمرحله‌ای پردازش می‌کند تا نویزهای محیطی مانند تداخل الکتریکی 50 هرتز یا حرکات عضلانی حذف شود. ثبت معمولاً در مدت 10 تا 20 ثانیه انجام می‌شود و 12 لید استاندارد (شامل 6 لید اندامی و 6 لید قفسه سینه) تولید می‌کند که هر کدام زاویه متفاوتی از بردار الکتریکی قلب را نشان می‌دهد.
در مدل‌های مدرن، نمایشگرهای رنگی امکان مشاهده بلادرنگ موج‌ها را فراهم می‌کنند و نرم‌افزارهای داخلی می‌توانند پارامترهایی مانند فاصله PR، QRS و QT را به طور خودکار اندازه‌گیری کنند. این دستگاه‌ها اغلب با چاپگرهای حرارتی ادغام شده‌اند تا نوار کاغذی دائمی تولید کنند، و برخی مدل‌ها قابلیت ذخیره‌سازی دیجیتال در کارت حافظه یا اتصال به EMR (پرونده الکترونیک پزشکی) را دارند. طراحی این دستگاه‌ها معمولاً ثابت است و در اتاق‌های ECG بیمارستان‌ها یا مطب‌ها قرار می‌گیرد
کاربردها: تشخیص آریتمی، ایسکمی قلبی، هیپرتروفی بطنی و سکته قلبی گذشته. در مطب‌ها، بیمارستان‌ها و آمبولانس‌ها استفاده می‌شود.
مزایا: دقیق، سریع و غیرتهاجمی. هزینه نسبتاً پایین.
معایب: تنها لحظه‌ای از فعالیت قلب را ثبت می‌کند و برای مشکلات متناوب مناسب نیست.
2. دستگاه هولتر مانیتور (Holter Monitor)
هولتر مانیتور یک سیستم نظارت مداوم است که برای ثبت طولانی‌مدت (معمولاً 24 تا 48 ساعت و در مدل‌های پیشرفته تا 14 روز) فعالیت قلب طراحی شده است. این دستگاه شامل یک واحد ضبط‌کننده کوچک (اندازه یک گوشی موبایل) است که با کابل‌های نازک به 5 تا 7 الکترود چسبی روی سینه متصل می‌شود. الکترودها با ژل رسانا ثابت می‌شوند تا تماس مداوم با پوست حفظ شود.
واحد ضبط‌کننده سیگنال‌ها را با نرخ نمونه‌برداری بالا (معمولاً 256 هرتز) دیجیتال می‌کند و روی کارت حافظه یا حافظه داخلی ذخیره می‌نماید. بیمار می‌تواند فعالیت‌های روزانه مانند راه رفتن، خوابیدن یا ورزش سبک را بدون محدودیت انجام دهد، و برخی مدل‌ها شامل دکمه رویدادی هستند تا بیمار زمان وقوع علائم را علامت‌گذاری کند.
پس از پایان دوره، داده‌ها به نرم‌افزار کامپیوتری منتقل شده و تحلیل می‌شود، که شامل شمارش ضربان‌ها، تشخیص آریتمی‌ها و رسم نمودارهای ساعتی است. در نسخه‌های بی‌سیم مدرن، داده‌ها به طور خودکار به سرور ابری ارسال می‌شوند تا نظارت از راه دور امکان‌پذیر باشد. وزن این دستگاه کمتر از 200 گرم است و با باتری‌های قابل شارژ کار می‌کند که راحتی بیمار را افزایش می‌دهد.
کاربردها: تشخیص آریتمی‌های متناوب، ارزیابی اثربخشی داروها و نظارت پس از جراحی قلب.
مزایا: نظارت طولانی‌مدت، تشخیص مشکلات پنهان.
معایب: ممکن است برای بیمار ناراحت‌کننده باشد، نیاز به تحلیل پس از ثبت.
3. دستگاه ایونت مانیتور (Event Monitor)
ایونت مانیتور برای ثبت رویدادهای خاص و نادر طراحی شده و معمولاً برای دوره‌های طولانی (تا 30 روز یا بیشتر) استفاده می‌شود. این دستگاه سبک‌تر از هولتر است و اغلب به صورت پچ‌های یک‌بارمصرف یا دستگاه‌های جیبی عرضه می‌شود. الکترودهای داخلی یا خارجی سیگنال‌ها را دریافت می‌کنند. اما ثبت تنها زمانی فعال می‌شود که بیمار دکمه‌ای را فشار دهد (مثلاً هنگام احساس تپش قلب یا سرگیجه) یا دستگاه به طور خودکار آریتمی را تشخیص دهد (با استفاده از الگوریتم‌های threshold-based).
هر رویداد برای 30 تا 60 ثانیه ضبط می‌شود و داده‌ها از طریق بلوتوث یا تلفن همراه به سرور ارسال می‌گردند. برخی مدل‌ها قابلیت ECG تک‌لیدی یا دو لیدی دارند و با اپلیکیشن‌های موبایل ادغام شده‌اند تا پزشک بتواند داده‌ها را بلادرنگ بررسی کند. این دستگاه‌ها ضدآب هستند و برای استفاده در حمام یا ورزش مناسب‌اند؛ با حافظه‌ای که صدها رویداد را ذخیره می‌کند. تحلیل نرم‌افزاری شامل مقایسه رویدادها با ریتم پایه است.
کاربردها: برای علائم نادر و متناوب مانند سنکوپ.
مزایا: سبک‌تر از هولتر، نظارت طولانی‌تر.
معایب: وابسته به همکاری بیمار، ممکن است برخی رویدادها را از دست بدهد.
4. دستگاه استرس ECG (Stress ECG Machines)
دستگاه استرس ECG برای ارزیابی عملکرد قلب تحت بار الکتریکی یا مکانیکی طراحی شده و شامل یک واحد ECG استاندارد به همراه تجهیزات ورزش مانند تردمیل یا دوچرخه ثابت است. بیمار الکترودها را متصل می‌کند و سپس پروتکل ورزش (مانند Bruce protocol) را آغاز می‌نماید، که شدت آن به تدریج افزایش می‌یابد. دستگاه تغییرات ST segment، ریتم و فشار خون را در حین افزایش ضربان (تا 85% حداکثر) ثبت می‌کند.
سنسورهای اضافی مانند فشارسنج و اکسیمتر ادغام شده‌اند. در موارد غیرورزشی، داروهایی مانند دوبوتامین تزریق می‌شود تا استرس شبیه‌سازی شود. ثبت با نرخ نمونه‌برداری بالا (500 هرتز) انجام می‌شود و نرم‌افزار گراف‌های روند را رسم می‌کند. این دستگاه‌ها اغلب با سیستم‌های ایمنی مانند توقف خودکار در صورت ایسکمی ادغام شده‌اند. وزن واحد ECG حدود 10 کیلوگرم است و برای اتاق‌های تست استرس بیمارستان‌ها مناسب است.
کاربردها: تشخیص ایسکمی قلبی، ارزیابی ظرفیت ورزش، پیش‌بینی ریسک سکته.
مزایا: ارزیابی عملکرد قلب تحت فشار.
معایب: برای بیماران ناتوان مناسب نیست، ریسک حمله قلبی در حین تست.
5. دستگاه‌های قابل حمل و دستی (Portable and Handheld ECG Devices)
این دستگاه‌ها برای استفاده سیار و خانگی طراحی شده‌اند و اندازه‌ای جیبی دارند (کمتر از 200 گرم). با اتصال الکترودهای انگشتی یا سینه‌ای، ECG تک‌لیدی یا دو لیدی در عرض 30 ثانیه ثبت می‌شود. سیگنال‌ها دیجیتال شده و از طریق USB یا بلوتوث به گوشی یا کامپیوتر منتقل می‌گردند. باتری‌های لیتیومی تا 100 ثبت را پشتیبانی می‌کنند و نرم‌افزارهای همراه تحلیل اولیه ارائه می‌دهند. این مدل‌ها ضدضربه هستند و برای پزشکان سیار یا بیماران مزمن ایده‌آل‌اند.
کاربردها: نظارت خانگی، تشخیص سریع در اورژانس.
مزایا: قابل حمل، ارزان، آسان برای استفاده.
معایب: دقت کمتر از مدل‌های 12 لیدی، تنها 1 یا 2 لید.
6. دستگاه‌های پوشیدنی (Wearable ECG Devices)
دستگاه‌های پوشیدنی مانند پچ‌ها یا ساعت‌ها برای نظارت مداوم 24/7 طراحی شده‌اند. الکترودهای داخلی با پوست تماس دائمی دارند و داده‌ها را با نرخ پایین (125 هرتز) برای صرفه‌جویی در باتری ثبت می‌کنند. الگوریتم‌های AI آریتمی‌ها را تشخیص داده و هشدار ارسال می‌کنند. این دستگاه‌ها با سنسورهای اضافی مانند شتاب‌سنج برای همبستگی با فعالیت ادغام شده‌اند و داده‌ها را به اپلیکیشن ابری می‌فرستند.
کاربردها: نظارت مداوم برای افراد فعال، تشخیص AFib.
مزایا: یکپارچه با زندگی روزمره، هشدارهای واقعی.
معایب: دقت متغیر، نیاز به تأیید پزشکی.
7. دستگاه‌های ایمپلنتابل (Implantable ECG Devices)
این دستگاه‌ها زیر پوست کاشته می‌شوند و شامل یک loop recorder کوچک (اندازه یک قوطی کبریت) هستند که سیگنال‌های far-field را برای سال‌ها ثبت می‌کند. با تزریق بی‌حسی محلی کاشته شده و از طریق تلمتری داده‌ها خوانده می‌شوند. باتری تا 3 سال دوام دارد و تشخیص خودکار رویدادها را انجام می‌دهد.
کاربردها: برای بیماران با آریتمی‌های نادر، نظارت طولانی‌مدت.
مزایا: نظارت پیوسته بدون نیاز به حمل دستگاه.
معایب: تهاجمی، نیاز به جراحی، هزینه بالا.
انواع دستگاه نوار قلب بر اساس تعداد کانال‌ها
دستگاه‌های نوار قلب (ECG) بر اساس تعداد کانال‌های ثبت سیگنال که تعیین‌کننده تعداد لیدهای قابل‌ضبط همزمان و سرعت فرآیند تشخیصی است، به انواع مختلفی تقسیم می‌شوند. تعداد کانال‌ها از تک کاناله تا دوازده کاناله متغیر است و هر نوع برای کاربردهای خاصی طراحی شده است. این دسته‌بندی بر اساس تعداد لیدهای ثبت‌شده به‌صورت همزمان، دقت تشخیص و نوع محیط استفاده (مانند مطب، بیمارستان، یا مراکز تحقیقاتی) انجام می‌شود. در ادامه، انواع دستگاه‌های نوار قلب بر اساس تعداد کانال‌ها، شامل تک کاناله، سه کاناله، شش کاناله و دوازده کاناله، به‌طور کامل بررسی می‌شوند تا ویژگی‌ها و کاربردهای هر یک روشن شود.
نوار قلب تک کاناله
دستگاه‌های تک کاناله ساده‌ترین نوع هستند و تنها یک لید را در هر زمان ثبت می‌کنند. این دستگاه‌ها برای کاربردهای پایه‌ای و غربالگری اولیه مناسب‌اند، جایی که سرعت بالا اولویت دارد. الکترودها به ترتیب به نقاط مختلف متصل شده و هر لید به نوبت ضبط می‌شود، که این فرآیند را تا 2 دقیقه طولانی می‌کند. آن‌ها اغلب قابل حمل هستند، با قیمت پایین و مصرف باتری کم، و در کلینیک‌های روستایی یا اورژانس‌های میدانی استفاده می‌شوند. فیلترهای پایه‌ای نویز را حذف می‌کنند، اما برای تحلیل پیچیده مناسب نیستند. این نوع برای تشخیص‌های اولیه مانند برادی‌کاردی یا تاکی‌کاردی سینوسی ایده‌آل است، اما دید جامعی از قلب ارائه نمی‌دهد.
دستگاه نوار قلب سه کاناله
دستگاه‌های سه کاناله همزمان سه لید (معمولاً لیدهای اندامی I, II, III) را ثبت می‌کنند، که سرعت فرآیند را به حدود 40 ثانیه کاهش می‌دهد. این مدل‌ها برای مطب‌های عمومی و مراکز تشخیصی متوسط مناسب‌اند، با نمایشگرهای کوچک برای مشاهده بلادرنگ. تقویت‌کننده‌های سه‌گانه سیگنال‌ها را پردازش می‌کنند و قابلیت چاپ متوالی لیدها را دارند. آن‌ها با نرم‌افزارهای ساده ادغام شده و برای تشخیص آریتمی‌های دهلیزی مفیدند. وزن سبک (حدود 3 کیلوگرم) و اتصال به کامپیوتر، آن‌ها را برای استفاده روزانه ایده‌آل می‌سازد، هرچند برای موارد پیچیده مانند ایسکمی، نیاز به مدل‌های بالاتر دارند.
شش کاناله
این دستگاه‌ها شش لید را همزمان ثبت می‌کنند (ترکیبی از لیدهای اندامی و پیش‌قلب)، که زمان ثبت را به 20 ثانیه می‌رساند و دقت بالاتری در تشخیص اختلالات موضعی فراهم می‌کند. مناسب برای بیمارستان‌های کوچک و کلینیک‌های تخصصی، با فیلترهای پیشرفته و تحلیل خودکار اولیه. چاپگرهای رنگی و ذخیره‌سازی دیجیتال، کارایی را افزایش می‌دهند. این نوع برای ارزیابی هیپرتروفی و بلوک‌های هدایتی استفاده می‌شود و با سیستم‌های شبکه‌ای سازگار است.
دوازده کاناله
استاندارد طلایی، که تمام 12 لید را همزمان ثبت می‌کند و دید 360 درجه از قلب ارائه می‌دهد. برای بیمارستان‌های بزرگ و تحقیقات، با الگوریتم‌های AI پیشرفته برای تفسیر. زمان ثبت 10 ثانیه، با قابلیت‌های مانند vectorcardiography. ایده‌آل برای تشخیص دقیق سکته و آریتمی‌های پیچیده، هرچند گران‌تر و حجیم‌تر است.
سخن پایانی
دستگاه نوار قلب از یک ابزار آزمایشگاهی به بخشی ضروری از مراقبت‌های قلبی تبدیل شده است. آشنایی با انواع آن کمک می‌کند تا پزشکان و بیماران انتخاب مناسبی داشته باشند. با پیشرفت فناوری، آینده این دستگاه‌ها روشن است و می‌تواند مرگ و میر قلبی را کاهش دهد. در این مقاله به طور کامل انواع دستگاه نوار قلب را معرفی کرده و کاربردها و مزایای هریک را به شما توضیح دادیم.
∎
