رپرتاژ آگهی- چکیده: سینی کابل ها از جمله تجهیزات پشتیبانی از کاابل ها هستند که برای هدایت و حفاظت از کابل ها به طور ایمن استفاده می شوند.

سینی کابل ها از جمله تجهیزات سیستم های برق رسانی هستند که در سال های اخیر طرفداران زیادی را در صنعت برق یافته است، در واقع این ابزار جایگزین نوین و بسیازر مناسبی برای لوله های فولادی برق هستند.

البته که لوله فولادی برق هنوز هم جایگاه خود را در صنعت برق حفظ نموده اند و استفاده از آنها نیز به علت ویژگی های منحصر به فردی که دارند رایج می باشد.

اما در سیستم هایی که شرایط پروژه و نوع کابل های مصرفی به گونه ای باشد که استفاده از سینی کابل به جای لوله برق مناسب تر و مقرون به صرفه تر باشد، ترجیح مهندسین برق استفاده از سینی های کابل به عنوان پشتیبان ، هدایتگر و محافظت از کابل ها می باشد.

انواع سینی کابل های مصرفی در سیستم های کابل کشی

سینی های برق موجود در بازار از متریال گوناگونی سا خته می شوند ،از جمله فولاد گالوانیزه ، الومینیوم ، استیل ،پلاستیک یا پی وی سی و … که هر یک از این انواع سینی برق کاربرد خود را بر اساس نوع متریال سازنده انها دارند.

در واقع انتخاب نوع متریال سازنده ی سینی کابل ویژگی های خاصی را به سینی می بخشد که انتخاب نوع آن به شرایط حاکم بر پروژه ،نوع سیم و کابل عبوری ، میزان بودجه ی تاسیسات و در نهایت به صلاحدید مهندسین پروژه و نصابان سینی کابل بستگی دارد.

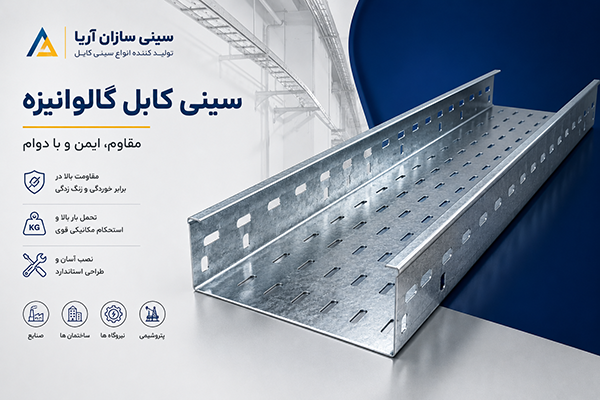

اما در میان سینی کابل ها، بیشترین میزان مصرف متعلق به سینی کابل گالوانیزه می باشد که از ورق فولادی ساخته می شوند و در بازار در دو نوع گالوانیزه فابریک و گالوانیزه گرم یافت می شود.

در واقع سینی کابل های گالوانیزه از ورق فولادی با روکش گالوانیزه ای که در کارخانه طی فرایند گالوانیزاسیون بر روی ورق انجام می شود ، تولید می شوند.

در حالی که سینی کابل گالوانیزه گرم از ورق های فولادی به اصطلاح سیاه ساخته می شوند ، سپس در کارگاه های مخصوص ابکاری، سینی تولید شده طی یک فرایند داغ دارای روکشی عمقی از فلز روی می شود .

هر دو نوع سینی کابل های گالوانیزه دارای مقاومت بالایی در برابر فشار، ضربه و شرایط محیطی را دارا می باشند اما نوع گالوانیزه گرم به علت روکش عمقی و ضخیم تری که نسبت به توع فابریک دارد ، به مراتب از مقاومت بالاتری در مقابل اکسیداسیون و زنگ زدگی یا خوردگی در برابر مواد شیمیایی برخوردار هستند.به همین دلیل در پروژه های خاص و یا شهرهای دارای رطوبت بالا مورد مصرف قرار می گیرند.

از لحاظ نوع ساختار، سینی های کابل به لحاظ شکل ظاهری عمدتا در سه نوع طراحی، تولید و مورد بهره برداری قرار می گیرند، که شامل سینی کابل مشبک،سینی کابل نردبانی( نردبان کابل ) و سینی کابل مش ( سبد کابل ) می باشد.

که در میان انها نوع مشبک بیشترین کاربرد را در مصارف گوناگون دارا می باشند،البته برای کابل های خیلی سنگین عمدتا از نوع نردبانی انها استفاده می شود و برای مسافت های کوتاه و کابل های سبک از سبد کابل استفاده می شود.

مزایای استفاده از سینی کابل

به طور کلی استفاده از این هدایتگر های سیم و کابل علاوه بر حفاظت و هدایت انها در طول مسیر برق رسانی ، از ایجاد اشفتگی و بهم ریختگی کابل ها جلوگیری می کند که این امر سبب ایمنی بالاتر ، افزایش طول عمر کابل ها و از سوی دیگر باعث ایجاد ظاهر زیبا و مرتب در محیط هایی مانند پارکینگ ها ، سوله های بزرگ ؛ کارخانه ها، بیمارستان ها و … می گردد.

از دیگر مزایای استفاده از سینی کابل ها برای کابل کشی می توان به موارد زیر اشاره نمود:

سهولت در تعمیر و تعویض کابل ها: با استفاده از سینی کابل ها می توان دسترسی سریع و مناسب به کابل ها داشت و در صورت نیاز به تعویض یک سیم و کابل یا بخشی از آنها به راحتی این عمل را انجام داد.

امکان توسعه ی کابل کشی:

به علت دسترسی مناسب به مجموعه کابل ها می توان در صورت نیاز پروژه به سیم و کابل های جدید برای رساندن انرژی برق به بخشی از مجموعه ، به سادگی امکان انجام این کار فراهم می باشد.

تهویه مناسب سیم و کابل ها: بر خلاف لوله فولادی برق که کابل ها در محیط کاملا پوشیده هدایت می شوند، هر سه نوع سینی کابل ها امکان تهویه ی مناسب سیم و کابل های عبوری را فراهم می نمایند و از گرم شدن بیش از حد کابل ها و پیشامدهای ناشی از ان جلوگیری می شود.

افزایش ایمنی پروژه : هدایت و سازماندهی کابل ها توسط سینی های برق سبب جلوگیری از برخورد نیروی انسانی با سیم و کابل ها و در نتیجه جلوگیری از خطرات ناشی از آن و برق گرفتگی می گردد.

افزابش طول عمر سیستم برق رسانی:علاوه بر این که خود سینی کابل ها علی الخصوص نوع فولادی آن ،در برابر فشارها ، ضربات و شرایط محیطی ، دارای مقاومت بالا و طول عمر بسیار زیادی هستند و نیاز به تعمیر ، تعویض و نگهداری خاصی ندارند.

به همین ترتیب نیز از کابل های عبوری از درون خود هم محافظت می کنند و انها را از اسیب های محیطی از جمله تاب خوردگی ، پارگی، گرد و خاک، اب و رطوبت و هر نوع اسیبی محفوظ نگه می دارند و در نهایت سبب افزایش طول عمر کابل ها نیز می گردند.

ایمنی در برابر آتش سوزی: سینی کابل های گالوانیزه در برابر آتش سوزی و حرارت بالا دارای مقاومت بسیار خوبی هستند و در صورت وقوع آتش سوزی سبب گسترش آتش نمی گردند.

حفاظت از کابل های حساس: برخی از کابل ها مانند کابل های مخابراتی و کابل های فیبر نوری بسیار حساس هستند، استفاده از سینی کابل ها برای هدایتشان سبب می شود تا در مسیر از اسیب ها در امان بوده و به طور ایمن هدایت شوند.

سهولت در نصب: سینی کابل ها به سادگی توسط ساپورت سینی کابل و با استفاده از پیچ و مهره به سادگی بر روی سقف یا دیوار نصب می شوند و کابل ها با بست درون انها فیکس شده و هدایت می گردند.

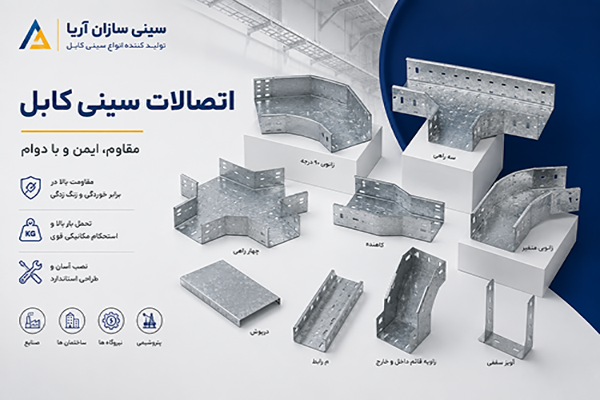

امکان نصب در مسیر های پیچیده :اولا قابل ذکر است که سینی های کابل امکان نصب در مسیر های افقی و عمودی و ترکیبی از دو حالت را دارند در ثانی با استفاده از اتصالات و متعلقات کاربردی و مهندسی از جمله زانویی های داخلی و خارجی تبدیل ها ، سه راهی و چهار راهی ها و … امکان طراحی و نصب در مسیر های پیچیده و ایجاد انشعابات در مسیر را نیز فراهم می نمایند.

امکان هدایت کابل های حجیم و سنگین: بر خلاف لوله های برق، توسط سینی های برق می توان کابل های بزرگ و سنگین را نیز به طور کارامد هدایت نمود. قابل ذکر است که برای هدایت کابل های سنگین اغلب از سینی کابل نردبانی یا نردبان کابل استفاده می شود.
